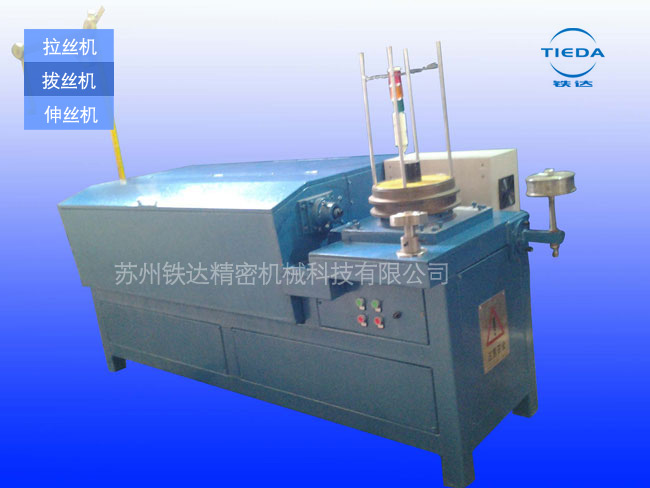

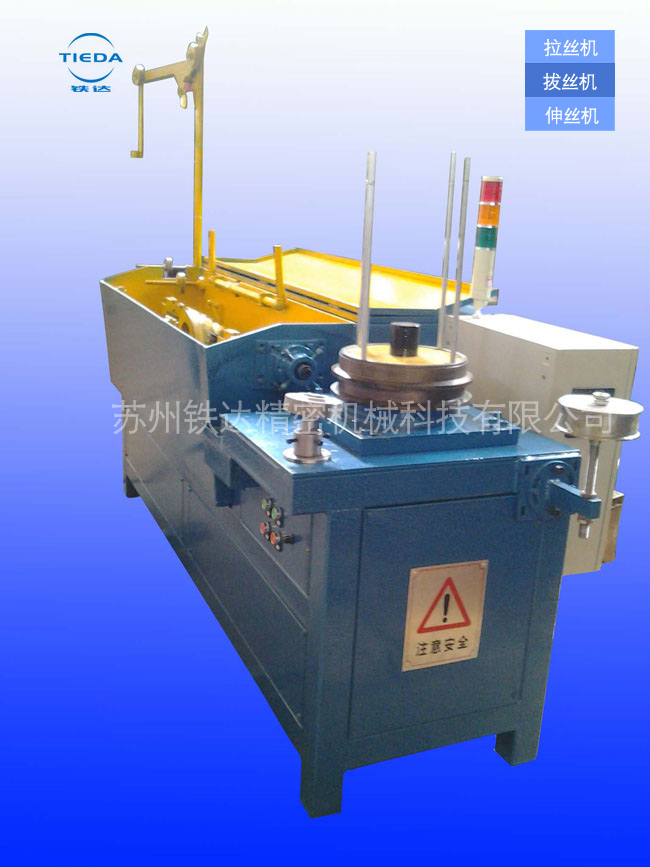

拉丝机行业,涉及的设备种类非常多,常见的拉丝机有水箱式拉丝机、直进式拉丝机、滑轮式拉丝机、倒立式拉丝机等,拉丝机主要应用在对铜丝、不锈钢丝等金属线缆材料的加工,属线缆制造行业极为重要的加工设备。随着变频调速技术的不断发展,变频调速器已经被广泛应用在拉丝机行业,承担着拉丝调速、张力卷取、多级同步控制等环节,变频器的应用,大大提高了拉丝机的自动化水平与加工能力、有效降低了设备的单位能耗与维护成本,得到了行业的广泛认同。放线:金属丝的放线,对于整个拉丝机环节来说,其控制没有过高的精度要求,大部分拉丝机械,放线的操作是通过变频器驱动放线架实现的,但也有部分双变频控制的拉丝机械,甚至直接通过拉丝环节的丝线张力牵伸送进拉丝机,实现自由放线;拉丝:拉丝环节是拉丝机最为重要的工作环节。不同金属物料,不同的丝质品种和要求,拉丝环节有很大的不同,文章的后面将详细说明水箱式拉丝机与直进式拉丝机具体操作过程;收线:收线环节的工作速度决定了整个拉丝机械的生产效率,也是整个系统最难控制的部分。在收线部分,常用的控制技术有同步控制与张力控制实现金属制品的收卷。
主要技术参数
项目
|
单位
|
LT8/560~650
|
LT11/560~650
|
LT13/560~650
|
LT15/560
|
LT17/560
|
LT11/450
|
LT13/450
|
LT15/450
|
卷筒直径
|
mm
|
560/650
|
560/650
|
560/650
|
560
|
560
|
450
|
450
|
450
|
拉拔道次
|
time
|
8
|
11
|
13
|
15
|
17
|
11
|
13
|
15
|
最大进线直径
|
mm
|
Ф8~6.5
|
Ф8~6.5
|
Ф8~6.5
|
Ф6.5
|
Ф6.5
|
Ф4.5
|
Ф4.5
|
Ф4.5
|
最小出线直径
|
mm
|
Ф4~3.0
|
Ф3.0~2.2
|
Ф2.5~2.0
|
Ф1.6
|
Ф1.4
|
Ф1.8
|
Ф1.4
|
Ф1.2
|
拉拔速度
|
m/min
|
200
|
250
|
250
|
280
|
280
|
260
|
280
|
300
|
进线强度
|
Mpa
|
≤1150
|
≤1150
|
≤1150
|
≤1150
|
≤1150
|
≤1150
|
≤1150
|
≤1150
|
总压缩率
|
%
|
75~78.70
|
85.94~88.54
|
90.23~90.53
|
93.94
|
95.36
|
84
|
90.32
|
92.89
|
平均压缩率
|
%
|
15.91~17.58
|
16.33~17.88
|
16.38~16.58
|
17.05
|
16.52
|
15.35
|
16.44
|
16.16
|
控制方式
|
变频无极调速
|
收线方式
|
工字轮立式卷筒
|
电机功率
|
Kw
|
155~130
|
155~130
|
155~130
|
130
|
130
|
75
|
75
|
75
|
外形尺寸
|
mm
|
5800×3500×1840
|
5780×3300×1640
|
重 量
|
t
|
11
|
11
|
11
|
11
|
11
|
9.5
|
9.5
|
9.5
|
项目
|
单位
|
LTA11/350
|
LTA13/350
|
LTA15/350
|
LT15/350
|
LT17/250
|
LT15/200
|
卷筒直径
|
mm
|
350
|
350
|
350
|
350
|
250
|
200
|
拉拔道次
|
time
|
11
|
13
|
15
|
15
|
17
|
15
|
最大进线直径
|
mm
|
Ф3.5
|
Ф3.5
|
Ф3.5
|
Ф2.2-2.8
|
Ф1.2-1.7
|
Ф1.0-1.2
|
最小出线直径
|
mm
|
Ф1.5
|
Ф1.3
|
Ф1.1
|
Ф0.6-0.8
|
Ф0.4-0.6
|
Ф0.28-0.36
|
拉拔速度
|
m/min
|
330
|
330
|
330
|
420
|
420
|
315
|
进线强度
|
Mpa
|
≤1100
|
≤1100
|
≤1100
|
≤1100
|
≤1100
|
≤1100
|
总压缩率
|
%
|
81.63
|
86.20
|
90.12
|
92
|
88
|
82
|
平均压缩率
|
%
|
14.28
|
14.13
|
14.30
|
15.5
|
12.0
|
11.0
|
控制方式
|
变频无极调速
|
收线方式
|
工字轮立式卷筒
|
电机功率
|
Kw
|
55
|
55
|
55
|
37—45
|
18.5—22
|
7.5—11
|
外形尺寸
|
mm
|
5480*3300*1640
|
2600*1300*1350
|
1700*1240*1280
|
重 量
|
t
|
4
|
4
|
4
|
3
|
2.8
|
1.5
|
|
